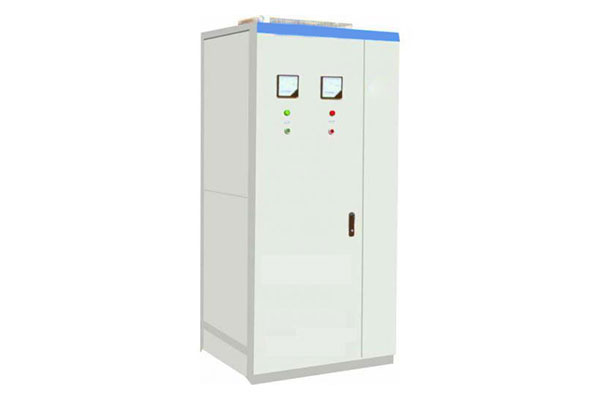

一、应用范围

适用于化工、木业、糖业、钢铁、冶金、矿山等行业中变负载转矩的绕线式异步电机的无功就地补偿设备，适用电机功率为75～10000KW。

二、基本原理

采用微型计算机和交—交变频技术，通过电力电子器件生成与电动机同频、相位互差90°、幅值相当的一个三相电源，串入转子回路中，改变转子侧的功率因数，进而改变定子侧的功率因数，达到无功补偿的目的。它除了具备普通静止式进相器的功能外，还采用了闭环控制原理，使其能够自动跟踪负载变化情况，根据负载的变化情况自动调节补偿量，确保补偿效果无论在何种负载状况下始终达到好的补偿状态。

三、快速选型

四、典型图纸

五、主要性能特点

1、采用先进的交交—变频技术和微机控制技术，可靠性高；

2、可使电机功率因数提高到0.95～0.99之间的范围，无功功率降低百分之六十以上；

3、降低电机定子电流10%～20%，降低线损、铜损百分之二十-百分之三十；

4、电机温升显著降低，效率及过载能力大大提高，电机使用寿命延长；

5、补偿性能远优于电容补偿：不只是提高了线路的功率因数，更重要的是提高了电机本身 的功率因数；

6、变负载工况下的补偿性能远优于普通静止式进相器：采用双CPU控制，可适时根据负载变化调整相关参数，达到动态补偿的目的。使功率因数始终处于好的状态；

7、因效率提高而节能效果显著；

8、操作简单，具有可靠的故障自动保护功能，维修保养不影响生产。

六、符合标准

1、电控设备 第二部分 装有电子器件的电控设备 GB3797-1989；

2、WLVP型静止式进相器 Q/XWL7-2000

七、订货须知：

1、电动机型号、额定功率、额定定子电压、额定转子电流、额定转子电压、额定转速；

2、电动机拖动的负载特征(工况说明)；

3、若用户有特殊要求，请与我公司协商订货；

4、可配套我司高压开关柜(KYN XGN)，绕线式电机液阻软起动柜(WLYQ)等
