一、应用范围

适用于各行各业额定电压380V～660V供电系统的无功功率补偿装置。

二、性能特点

1、采用具有内部保险装置、可靠性和效率都很高的自愈式金属化并联电容器；

2、降低用户无功损耗，改善电网电压质量，降低线损；

3、提高变压器负载率和电气设备的效率；

4、采用干式自愈电容，体积小，重量轻，容量大；

5、根据功率因数自动分级投入和切除。

6、采用电容专用接触器、专用复合开关等投切元器件，延长电容器使用寿命。

7、可选配电抗器为1%-13%的串联电抗器，可限制合闸涌流和规定特定次数谐波;

8、功率因数可提高到0.95以上，无功功率下降60%以上;

9、具有自放电功能，施加电压断开1分钟后，残留电压降至50V以下。

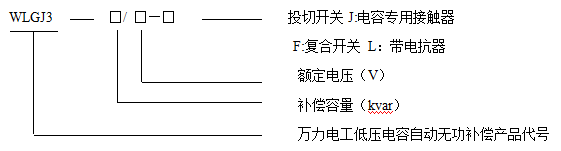

三、快速选型

如：WLGJ3-300/0.4-FL代表0.4KV系统无功补偿，装置容量为300kvar，复合开关投切，串联电抗器。

四、 典型一次方案图

五、订货须知

1、补偿装置的型号、电压等级、容量、额定功率因数、目标功率因数、及其他技术要求；

2、设备表面颜色；

3、电网有谐波时特别申明；

4、若有其他特殊要求，可与我公司协商订货。
